Apparatuur voor het testen van bliksemimpulsspanning

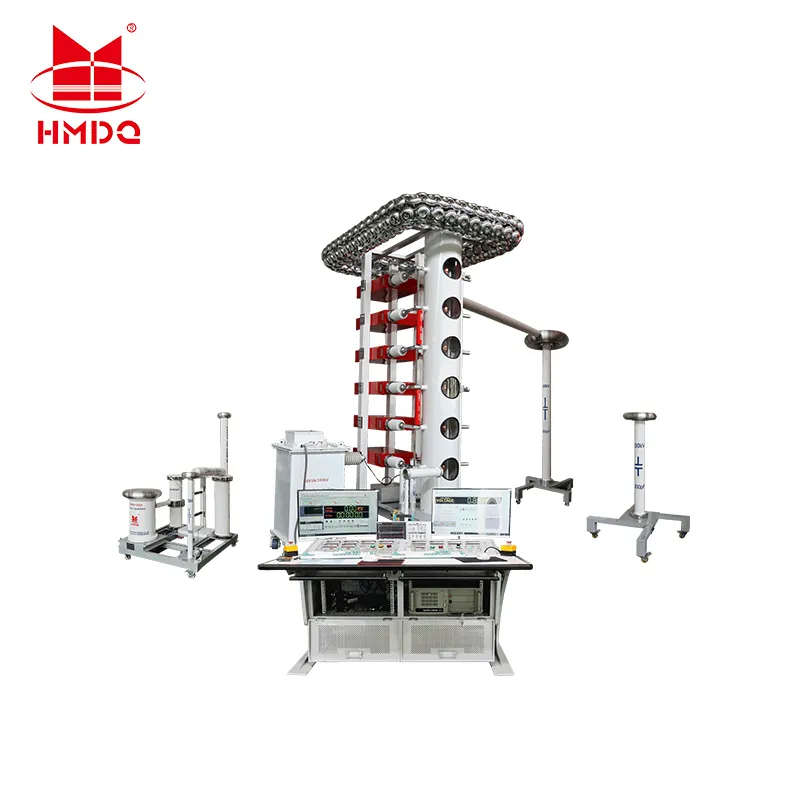

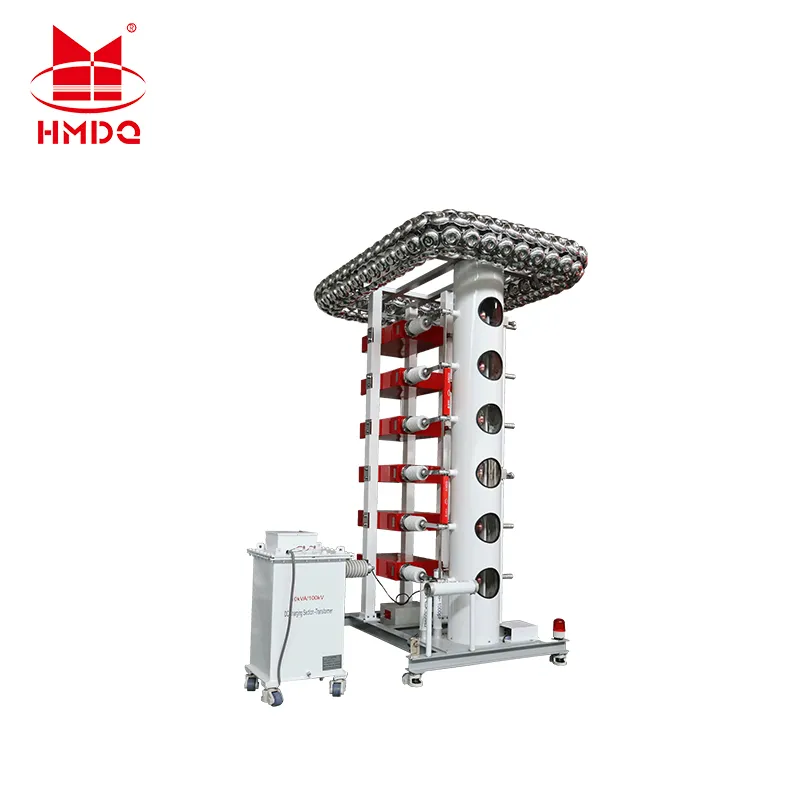

De HMCJ-600 kV/60 kJ bliksemimpulsspanningsgenerator is geschikt voor het testen van de bliksem-volledige- bliksem- en bliksemimpulsgolfprestaties van hoogspanningsschakelaars, stroomonderbrekers, lastschakelaars, stroomkabels en andere elektrische producten met een vermogen van 10 tot 66 kV en lager, waardoor het piekisolatieniveau van de producten wordt geëvalueerd.

De hoofdstructuur neemt een soortgelijke aanH-vormigconfiguratie

1. Nominale spanning: 600 kV

2. Nominale fasespanning: 100 kV

3. Nominale laadspanning: 100 kV

4. Nominale energie: 60kJ

5. Totale impulscapaciteit: 0,333F (enkele pulscondensator: 2,0F/100kV, totaal 6 eenheden)

6. Fasen: 6 fasen

7. Podiumcapaciteit: 2,0F

8. Podiumenergie: 10kJ

9. Golfvormparameters impulsspanning: Genereert het volgende wanneer de belastingscapaciteit 300–4000 pF of lager is:

Standaard bliksempulsspanning volledige golf: 1,230%s /5020%s,

3% amplitude, oscillatie bij piek niet groter dan 5% van de amplitude;

Standaard bedrijfsspanningsgolf voor bliksemimpuls: 250 μs/2500 μs, 60%

10. Minimum Output Voltage: >10% Vn

11. Synchronisatiebereik: bij nominale spanning, bereik van 20%–100%, synchronisatiebereik positieve/negatieve polariteit Groter dan of gelijk aan 20%

12. Mislukkingspercentage gesynchroniseerde ontlading:<2%

13. Lichaamsinductie 55μH

14. Ontstekingsbereik: 10%-100% Un

15. Instabiliteit van de laadspanning Minder dan of gelijk aan ±3,0%

16. Spanningsnauwkeurigheid Minder dan of gelijk aan 1,0%

17. Gedeeltelijke responstijd Ta Minder dan of gelijk aan 100 nS

18. Nauwkeurigheid spanningsverdelingsverhouding Minder dan of gelijk aan ±1,0%

19. Foutverschil bij aanpassing amplitude Minder dan of gelijk aan 1,0%
