Op het gebied van de veilige werking van hoogspanningslijnen worden composietisolatoren veel gebruikt vanwege hun uitstekende weerstand tegen flashover veroorzaakt door vervuiling. Hun belangrijkste voordeel komt voort uit de uitstekende hydrofobiciteit van siliconenrubber. Bij langdurig gebruik kunnen factoren zoals vervuiling, vocht en elektrische ontladingen echter leiden tot een afname of zelfs verlies van de hydrofobiciteit, wat een ernstige bedreiging vormt voor de veiligheid van het elektriciteitsnet. Als gespecialiseerd hulpmiddel voor het evalueren van dit kritische prestatiekenmerk, is de juiste werking van deisolator hydrofobiciteitstesteris van het allergrootste belang. Door gebruik te maken van jarenlange expertise op het gebied van hoog-testtechnologie,Wuhan Goldhome Hipot Elektrisch Co., Ltd.heeft een isolator-hydrofobiciteitstestsysteem ontwikkeld dat nauwkeurige watersproeiing, intelligente beeldanalyse en draagbare bediening mogelijk maakt, en gestandaardiseerde hydrofobiciteitstestoplossingen biedt voor ervaren gebruikers over de hele wereld. Dit artikel geeft een gedetailleerde uitleg over het gebruik van de Goldhome isolatorhydrofobiciteitstester.
Testprincipes en -normen
De Goldhome hydrofobiciteitstester voor isolators houdt zich strikt aan de waternevelbeoordelingsmethode van het Swedish Transmission Research Institute (STRI), waarbij de hydrofobiciteit van isolatoroppervlakken wordt geclassificeerd in zeven niveaus, van HC1 tot HC7. HC1 vertegenwoordigt optimale hydrofobiciteit (waterdruppels vormen onafhankelijke bollen), terwijl HC7 volledige hydrofiliciteit vertegenwoordigt (een continue waterfilm). Het apparaat maakt gebruik van geavanceerde digitale beeldverwerkingstechnologie om de hydrofobiciteitsgraad objectief te bepalen door grijswaardenkenmerken zoals informatie-entropie, vormcoëfficiënt en oppervlaktepercentage uit waterdruppels of watervlekken te extraheren.
Voorbereiding vóór-gebruik
- Montage en inspectie van apparatuur: Sluit het bestuurbare watersproeiapparaat, het hoge- beeldapparaat en de draagbare microcomputer correct aan. Controleer het waterniveau in het reservoir; een enkele vulling van het reservoir van het Goldhome-apparaat is voldoende om de hydrofobiciteitsmetingen voor 4 à 5 isolatoren te voltooien. Zorg ervoor dat gedeïoniseerd of gedestilleerd water met een soortelijke weerstand van minder dan 10 μS/cm wordt gebruikt om te voorkomen dat de waterkwaliteit de testresultaten beïnvloedt.
- Omgevingsomstandigheden: Testen moeten worden uitgevoerd bij temperaturen tussen 0 graden en 50 graden en onder windomstandigheden van kracht 4 of lager. Een te hoge windsnelheid kan ervoor zorgen dat de watermist gaat ronddrijven, waardoor de spuituniformiteit en de beeldkwaliteit worden beïnvloed.
- Voorbereidingen vóór- het klimmen: operators moeten een volledige set veiligheidsuitrusting dragen en alle testeronderdelen in de gereedschapskist vastzetten om de veiligheid tijdens werkzaamheden op hoogte te garanderen.
Toren-klim- en spuitwerkzaamheden
- Positionering en scherpstelling: Selecteer na het beklimmen van de toren het gedeelte dat zich het dichtst bij de grondzijde bevindt (doorgaans 1 tot 3 isolatorrokken) als proefpersoon. Pas de positie van de hogedefinitiecamera aan om ervoor te zorgen dat de te testen isolatiemantel gecentreerd is in het frame.

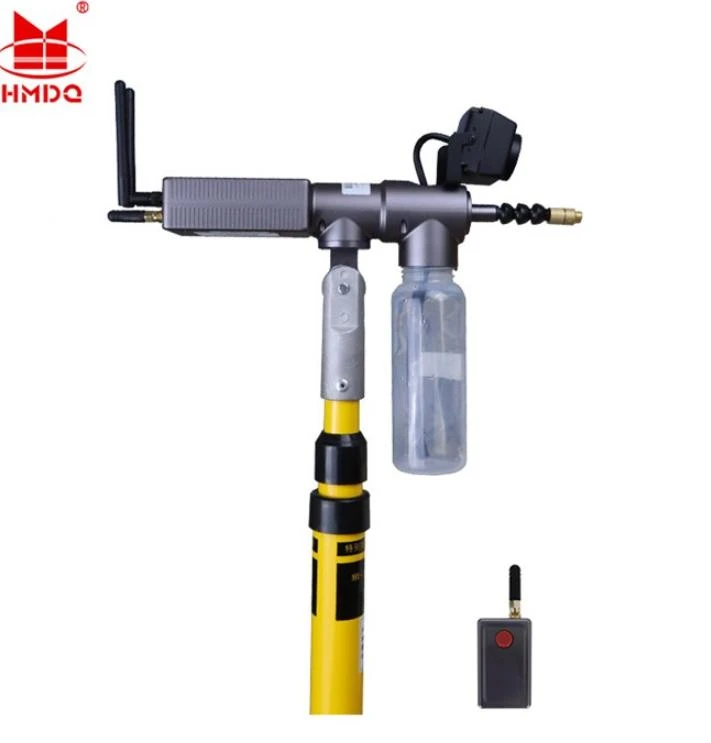

- Kwantitatief watersproeien: Het Goldhome regelbare watersproeiapparaat heeft een kwantitatief sproeiontwerp, waarbij 10 ml water per spray wordt afgegeven. Volg de standaardprocedures en spuit elke isolatiemantel drie keer achter elkaar om een uniforme waternevel op het oppervlak te vormen. Houd een afstand van ongeveer 20-30 cm aan tussen de spuitmond en het isolatoroppervlak, waarbij de spuithoek loodrecht op het oppervlak staat.
- Beeldacquisitie: maak onmiddellijk na het spuiten hydrofobe beelden met behulp van het hoge-definitie beeldvormingssysteem. Goldhome apparatuur is uitgerust met een camerasysteem met ruim 3 miljoen pixels en 10x optische zoom. De operator moet vanuit meerdere hoeken 3 tot 5 heldere foto's maken om ervoor te zorgen dat de morfologie van de waterdruppels volledig wordt vastgelegd.
Grond-Gebaseerde beeldanalyse
- Gegevensimport: importeer bij terugkeer op de grond de vastgelegde digitale beelden naar een draagbare computer via een USB-datakabel.
- Softwareanalyse: Open de Goldhome-software voor hydrofobiciteitsanalyse en importeer de te analyseren afbeeldingen. Softwareanalyse: De software extraheert automatisch beeldkenmerken op basis van multidimensionale parameters zoals informatie-entropie, zaadsnelheid, gemiddelde spectrale amplitude, vormcoëfficiënt en percentage waterdruppeloppervlak. Het systeem maakt gebruik van een mens{2}}machine-interface, waardoor operators het optimale analysegebied kunnen selecteren op basis van de beeldkwaliteit.
- Beoordeling: De software vergelijkt de analyseresultaten met standaard beoordelingsgrafieken voor hydrofobiciteit, voert automatisch een beoordelingsresultaat uit dat varieert van HC1 tot HC7, en genereert een testrapport met de originele beelden, analyseparameters en beoordelingsconclusies.
Gegevensbeheer en trendanalyse
De Goldhome Hydrophobicity Tester beschikt over een ingebouwd-databasebeheersysteem dat automatisch gegevens van elke meting opslaat, inclusief registraties van beïnvloedende factoren zoals omgevingstemperatuur, vochtigheid en windsnelheid. Onderhoudspersoneel kan historische gegevens opvragen en combineren met huidige meetresultaten om langetermijntrends in de hydrofobiciteit van isolatoren te analyseren. Voor samengestelde isolatoren die in gebruik zijn, kan het systeem ook classificaties van verontreinigingszones of online metingen van het vervuilingsniveau integreren om hun weerstand tegen flashover uitgebreid te beoordelen.
