De rol van VLF bij het testen en diagnosticeren van kabels

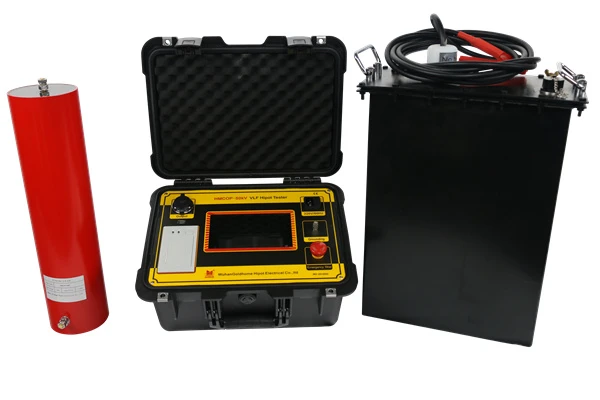

VLF-testtechnologie (Very Low Frequency).is een van de belangrijkste methoden voor het on-op locatie testen van weerstandsspanning en diagnose van de isolatieconditie van midden- en hoog-stroomkabels. Traditionele stroom-spanningstests vereisen een grote capaciteit voor de testvoeding. Dit geldt met name voor kabels over lange-afstanden, waarbij de hoge capaciteit van de kabels vaak resulteert in omvangrijke en zware testapparatuur op- locatie. VLF-testers werken daarentegen doorgaans op frequenties van 0,1 Hz, 0,05 Hz of lager, waardoor de vereiste testvoedingscapaciteit aanzienlijk wordt verminderd en ze bijzonder geschikt zijngoed-geschikt voor het testen van kabels op- locatie.
- Waarom is VLF geschikt voor kabeltesten?
Stroomkabels zijn inherent zeer capacitieve belastingen. Bij een voedings-frequentie van 50/60 Hz genereert de capaciteit van de kabel een aanzienlijke capacitieve stroom:
ik=2πfCV
2.Wat kan VLF testen?
VLF kan niet alleen worden gebruikt voor kabelweerstandstests, maar ook, in combinatie met verschillende diagnostische methoden, om de staat van kabelisolatie te beoordelen.
Veel voorkomende tests zijn onder meer:
- VLF AC-bestendigtest
Door een gespecificeerde AC-hoogspanning met ultra{0}}laag- frequentie aan te leggen, wordt bij deze test waargenomen of de kabelisolatie binnen een bepaalde tijdsperiode kapot gaat. Zo wordt gecontroleerd of de kabel voldoet aan de voorwaarden voor inbedrijfstelling.
- VLF Tan Delta-test
De Tan Delta-test (diëlektrische verliesfactor) weerspiegelt de verlieskarakteristieken van het diëlektricum van de kabelisolatie. Door de Tan Delta-waarden en hun gedrag wanneer de testspanning verandert te analyseren, kan het helpen bij het identificeren van problemen zoals veroudering van de isolatie en het binnendringen van vocht.
- VLF-test voor gedeeltelijke ontlading
VLF kan worden gecombineerd met detectietechnologie voor gedeeltelijke ontlading (PD) om plaatselijke defecten in de kabelisolatie of in kabelaccessoires te identificeren. PD-diagnostiek is met name waardevol voor locaties die gevoelig zijn voor plaatselijke defecten, zoals kabelverbindingen en -aansluitingen.
VLF-kabeltesten kunnen worden uitgebreid van eenvoudige weerstandsspanningsverificatie tot diagnostische beoordeling van de isolatieconditie.
3. Hoe verschilt VLF van traditionele DC-tests?
Voor moderne XLPE-kabels wordt het gebruik van DC-bestendigheidstests op lange termijn- niet als een ideale velddiagnostische methode beschouwd.
Gelijkspanning veroorzaakt accumulatie van ruimtelading in geëxtrudeerde isolatiematerialen zoals XLPE, en er kan een restlading achterblijven nadat de test is voltooid. Daarom worden VLF AC-testen in de huidige technische praktijk vaker gebruikt als veldbestendigheidstestmethode voor middenspanningskabels.
Hoewel de testspanning in VLF AC is, is de frequentie ervan erg laag; het behoudt dus enkele kenmerken van AC-testen, terwijl de capacitieve belasting op de kabel aanzienlijk wordt verminderd.
4. VLF combineren met kabelconditiediagnostiek
Een op zichzelf staande VLF-bestendigheidstest beantwoordt in de eerste plaats één vraag:
Kan de kabel de testspanning onder gespecificeerde testomstandigheden weerstaan?
Diagnostische technieken zoals VLF Tan Delta en VLF Partial Discharge behandelen verder:
(Wat is de huidige staat van de kabelisolatie? Zijn er mogelijke defecten?)
Daarom kan bij preventief onderhoud de volgende testworkflow worden ingesteld:
Visuele inspectie → VLF-bestendigheidstest → Tan Delta-diagnose → Diagnose gedeeltelijke ontlading → Beoordeling van de kabelconditie
Deze testaanpak kan energiebedrijven, onderstationpersoneel, onderhoudspersoneel en kabelonderhoud ondersteunen
