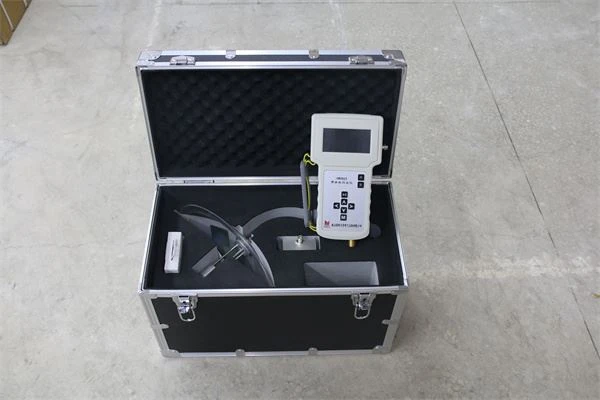

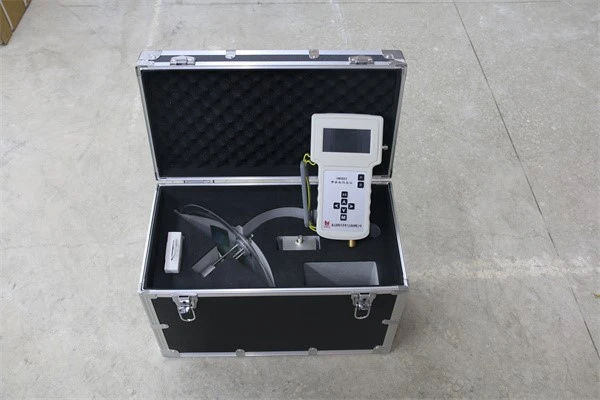

HM2823 Hoogspanningsschakelaars voor gedeeltelijke ontlading Tester Video weergeven
Producten Beschrijving
De HM2823 tester voor gedeeltelijke ontlading voor hoogspanningsschakelaars maakt gebruik van ontvangen ultrasone signalen die worden gegenereerd door gedeeltelijke ontladingen om de aanwezigheid en locatie ervan te detecteren. Gecombineerd met realtime beeld- en gegevensweergaven maakt het een snelle diagnose van gedeeltelijke ontladingscondities mogelijk. Deze kabelzoeker integreert zowel transiënte aardspanning als ultrasone detectiemethoden. Wanneer gedeeltelijke ontlading optreedt, genereert dit fysieke verschijnselen zoals ultrasone golven, hitte, licht en magnetische velden. Hiervan planten ultrasone golven zich bolvormig voort vanuit de bron.
Technische parameters
1. Hardwarespecificaties van het instrument
Scherm: LCD-kleurenscherm;
Schermresolutie: 320X240;
Horizontale gevoeligheid: 50 μs/div ~ 2 ms/div;
Verticale gevoeligheid: 4 μV/Div ~ 400 μV/Div (ultrasoon);
400 μV/div ~ 40 mV/div (TEV);
Triggermodi: Auto, Norm, Teken;
PC-interface: USB-aansluiting;
Oplaadmethode: speciale oplader;
Gegevensopslag: ondersteunt SD-kaartopslag;
Bedrijfstijd: 4 tot 5 uur per volledige lading;
Controller: membraantoetsenbord;
Connectoren: 2,1 mm laag-DC-laderingang met lage spanning;
3,5 mm stereohoofdtelefoonaansluiting;
Externe ultrasone sensoringang;
Koptelefoon: minimaal 8 ohm.
2. Afmetingen
Afmetingen: hoofdeenheid 245×132×45 mm; Parabolische diameter: 275 mm;
Gewicht: 1 kg (hoofdeenheid) 0,5 kg (sensor);
.3 Batterijlader
Nominale spanning: 90–264 V wisselstroom;
Frequentie: 47-63 Hz;
Laadspanning: 12 V DC;
Laadstroom: 500 mA;
Volledige oplaadtijd: 5 uur.
Productendetails
1.Host-introductie
Afb.1. Vooraanzicht van hoofdeenheid
Afb.2. Zijaanzicht van hoofdeenheid
Fig3. Schematisch diagram van een draagbaar ultrasoon scherpstelapparaat
Operatie manieren
|
Knop |
Functie |
|
|
Aanzetten |
|
|
Uitschakelen |
|
|
Uitvoeren/Pauze |
|
|
Instellingsparameter wijzigen/verhogen |
|
|
Instellingsparameter wijzigen/verlagen |
|
|
Selecteer Links |
|
|
Selecteer Rechts |
|
|
Selecteer Bestand opslaan/laden |
Gedetailleerde beschrijvingen van specifieke parameteritems zijn als volgt:
Gebruik de en toetsen om te navigeren
links of
rechts, waardoor de cursor naar de gewenste positie wordt verplaatst. Gebruik de en toetsen om te scrollen
op of
naar beneden en stel de vereiste parameters in. Druk op de toets
om bestanden op te slaan of te laden.
Mwasuring-beschrijving
Schakel het hoofdapparaat in en zorg ervoor dat de TEV-sensor uit de buurt van metalen voorwerpen is geplaatst, omdat nabijheid de zelftest kan verstoren. Selecteer de TEV-modus, sluit het hoofdapparaat aan op de TEV-sensor met behulp van de meegeleverde kabel en plaats de TEV-sonde direct tegen het oppervlak van het metalen voorwerp dat moet worden gemeten.
Metingen aan schakelapparatuur worden uitgevoerd op de middenpositie van elk onderdeel op elk paneel, zoals kabeldozen, stroomtransformatorcompartimenten, railcompartimenten, stroomonderbrekers en spanningstransformatoren.
Registreer de eerste reeks metingen op elke locatie. Als de gemeten amplitude echter het achtergrondruisniveau met 10 dB overschrijdt en de amplitude zelf de 20 dB overschrijdt, moeten drie opeenvolgende reeksen metingen worden geregistreerd.
