Productvideo
Beschrijvingsvideo van HM2305 5kv-isolatieweerstandstester
Producteigenschappen
- Ontworpen om aan de volgende veiligheidsnormen te voldoen:
- IEC 61010-1,-2-30 (CAT III 600V/CAT IV 300V Vervuilingsgraad 2)
- IEC 61010-031 (Vereisten voor draagbare sondes)
- Met automatische-ontlaadfunctie
- Wanneer een isolatieweerstand zoals een capacitieve belasting wordt gemeten, worden de elektrische ladingen die zijn opgeslagen in capacitieve circuits na de meting automatisch ontladen. De ontlading kan worden gecontroleerd op de spanningsmonitor.
- Achtergrondverlichtingsfunctie om het werken op slecht verlichte locaties of bij nachtelijk werk te vergemakkelijken.
- Staafdiagramweergave
- Hoorbare en zichtbare LIVE-circuitwaarschuwing
- Met automatische-uitschakelfunctie
- Het instrument schakelt zichzelf automatisch uit als er gedurende 10 minuten geen functiewijziging plaatsvindt of er op een knop wordt gedrukt, om de batterij te sparen.
- Automatische-meting en weergave van PI (polarisatie-index), DAR (diëlektrische absorptieratio)
Technische specificaties
Specificatie
Meetbereik en nauwkeurigheid
(Temperatuur, vochtigheid; 23 ± 5 graden, 45-75% RV)
|
【Isolatieweerstandstester】: ****Nominale spanning |
250V |
500V |
1000V |
2500V |
5000V |
|
Meetbereik |
0.1-100.0MΩ |
0.1-99.9MΩ 80-1000MΩ |
0.1-99.9MΩ 80-999MΩ 0.80-2.00GΩ |
0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8．0-100.0GΩ |
0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8.0-99.9GΩ 80-20000GΩ |
|
Weergavebereik |
0.1~100.0 MΩ |
0.1~1000 MΩ |
0.1M~2.00 GΩ |
0.1M~100.0 GΩ |
0.1M~2000 GΩ |
|
Open circuit spanning |
DC250V +10% ,-10% |
Gelijkstroom 500V + 20%,-10% |
Gelijkstroom 1000 V + 20%,-0% |
Gelijkstroom 2500 V +20%,-0% |
DC5000V +20%,-0% |
|
Nominale stroom |
|
1MΩ onder belasting 1mA~1,2mA |
2,5MΩ onder belasting 1mA~1,2mA |
5MΩ 负荷时 1mA~1,2mA |
|
|
Kortsluit-stroom |
5mA±0,5mA |
||||
|
Nauwkeurigheid |
±5%±3dgt |
±5%±3dgt±20% |
|||
Spanningsmonitor voor isolatieweerstandsbereik
****:30 – 6000V (resolutie 10 V): ±10%uitlezing±20V
Deze monitor wordt gebruikt om te controleren of elektrische ladingen die zijn opgeslagen in de te testen apparatuur al dan niet worden ontladen. De gemeten en weergegeven spanningswaarde op het LCD-scherm is een referentiewaarde. Houd er rekening mee dat de aangegeven waarde, wanneer er een externe wisselspanning op het instrument wordt toegepast, geen correcte waarde is.
【Spanningsmeetbereik】
|
Gelijkstroom spanning |
AC-spanning |
|
|
Meetbereik |
±30-±600V |
30-600V (50/60Hz) |
|
Oplossing |
1V |
|
|
Nauwkeurigheid |
±2%uitlezing±3dgt |
|
Display: Isolatieweerstandsbereik van vloeibaar-kristalscherm: (max. 1200 counts) VAC/DC-bereik: (max. 630 counts) Staafdiagram: max. 36 punten DAR/PI-waarde: max. 9,99 Tijd: max. 99,59
Waarschuwing voor lage batterijspanning: batterijsymbool (in 4 niveaus)
Overschrijdingsindicatie: "OL"-markering verschijnt op het isolatieweerstandsbereik.
Automatisch-bereik: bereik verschuift naar bovenbereik: 1000 tellingen
Bereik verschuift naar lager bereik: 80 tellen
(Alleen voor het isolatieweerstandsbereik)
Automatische-uitschakeling-uit: het instrument wordt uitgeschakeld als er gedurende 10 minuten geen schakelaar of knop wordt bediend. (Deze functie werkt niet tijdens een meting.)
Hoogte: 2000 meter of minder
Temperatuur- en vochtigheidsbereik (gegarandeerde nauwkeurigheid):
23 graden ±5 graden/relatieve vochtigheid 85% of minder (geen condensatie)
Bedrijfstemperatuur en vochtigheidsbereik:
0 graden tot 40 graden / relatieve vochtigheid 85% of minder (geen condensatie)
Opslagtemperatuur en vochtigheidsbereik:
-20 graden tot ± 60%/relatieve vochtigheid 75% of minder (geen condensatie)
Bescherming tegen overbelasting: Isolatieweerstandsbereik: AC 1200V/10sec. Spanningsbereik: AC720V/10sec.
Bestand tegen spanning: AC5160V (50/60 Hz) 5 sec. (Tussen elektrisch circuit en behuizing)
Isolatieweerstand: 1000MΩ of meer/DC1000V (tussen elektrisch circuit en behuizing)
Afmeting: 177(L) ×226(B) ×100(D)mm
Gewicht: ****:ca.. 1.9kg (inclusief batterij)
Stroombron: DC12V: LR14 (alkalinebatterij, maat C) x 8 stuks
Stroomverbruik (representatieve waarden bij 12V voedingsspanning)
|
Bereik |
250V |
500V |
1000V |
2500V |
5000V |
VAC/DC |
||||
|
Uitgang bij Kortsluiting- |
600mA |
110mA |
||||||||
|
Wanneer de nominale stroom wordt afgegeven |
650mA/0,25MΩ |
800mA/0,5MΩ |
1000mA/1MΩ |
1350mA/2,5MΩ |
1350mA/5MΩ |
|||||
|
Uitgang bij open circuit |
40mA |
40mA |
50mA |
80mA |
150mA |
|||||
|
Sta klaar- |
25mA |
|||||||||
|
Achtergrondverlichting aan |
Verhoogd met 40mA |
|||||||||
Meettijd: 3126:ca. gedurende 25 uur *onder een belasting van 100MΩ
op het bereik Isolatieweerstand 5000V.

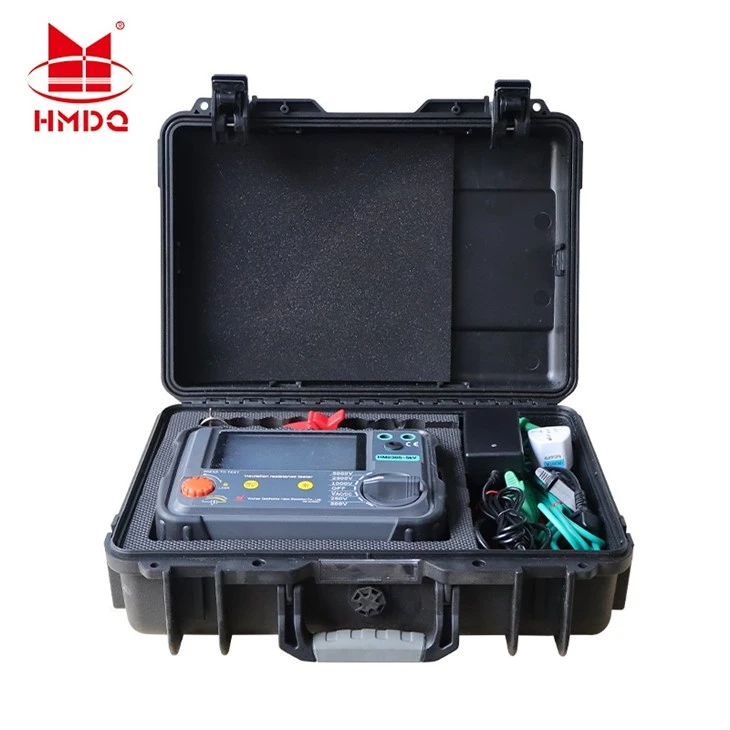

Accessoires: Lijnsonde: MODEL 7165 (inclusief MODEL8255
Recht type prod met gegoten onderdelen)
Aardkabel: MODEL 7264Guard
snoer: MODEL 7265 LR14 (alkalinebatterij, maat C) x 8 stuks handleiding
Harde koffer: MODEL 9179
Pickel-type product: MODEL 8019
Recht type Prod: MODEL8254
Optionele accessoires: Adapter voor recorder:MODEL8302 Lijnsonde met
krokodillenklem:MODEL7168A
Langelijnsonde met krokodillenklem (15 m):MODEL7253

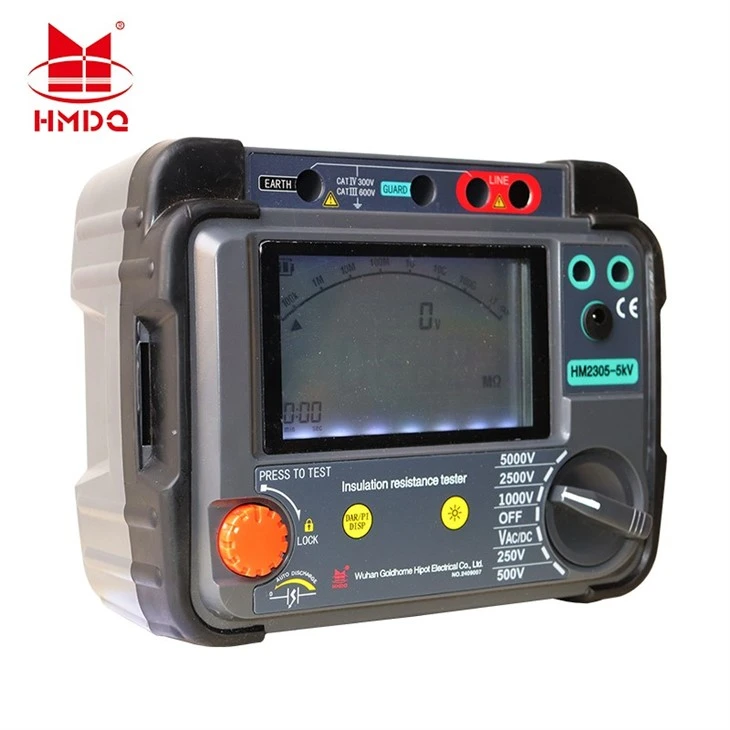

Instrumentindeling
1. LCD-scherm
2. Bereikschakelaar
3.Testknop
4, Back Light-knop
5.DISP-knop
6. Lijnterminal
7. Aardaansluiting
8. Bewakingsterminal
9.Lijnsonde (rood)
10. Aardsnoer (zwart)
11. Beschermkoord (groen)
4-2 LCD-scherm
1. Isolatieweerstand
2. Staafdiagram
3. Spanningsmonitor
4. Batterijmarkering
5. Spanningswaarschuwingsmarkering
6. Timerweergave
7.DAR-markering
8.PI-markering
9.DAR/PI-waarde
10. gelijkstroom
11. AC
12. Minweergave
13. Eenheid
