Productoverzicht en toepassingsscenario's
Productoverzicht

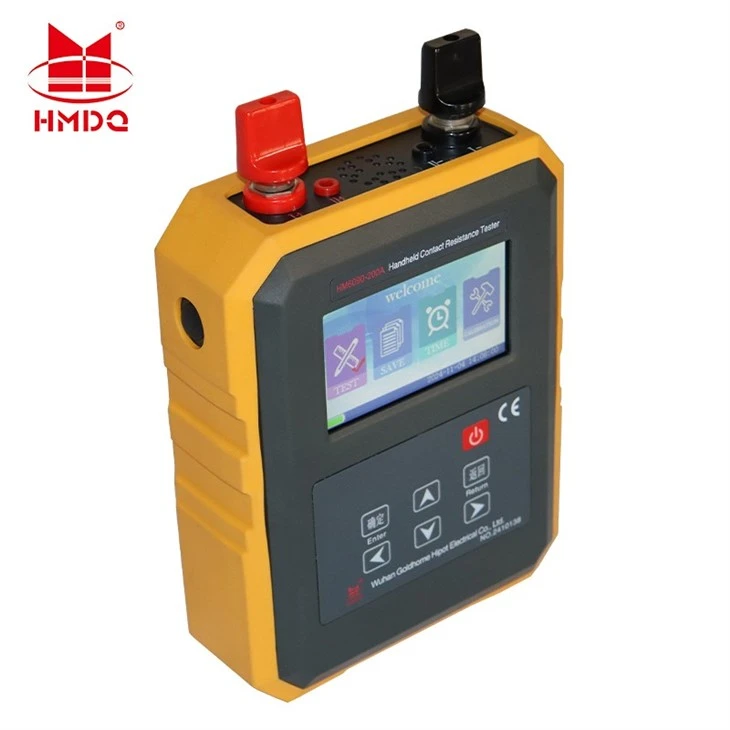

De HM6090-200A is een volledig automatische draagbare contactweerstandstester, ontwikkeld met behulp van hoogfrequente schakelende voedingstechnologie en digitale schakelingen. Het voldoet aan de energie-industriestandaard DL/T845.4-2004 en voert een gelijkstroom van 100 A uit om de contactweerstand van geleidende componenten nauwkeurig te meten met een resolutie van 0,1 μΩ. Het is geschikt voor het snel testen van de betrouwbaarheid van elektrische verbindingen.
Toepassingsscenario's
Onderhoud van het stroomsysteem: meet de contactweerstand van hoofdcontacten in hoog-/laag-spanningsschakelaars, stroomonderbrekers en scheidingsschakelaars.
Inspectie van industriële apparatuur: test weerstandswaarden bij relaiscontacten, draadsoldeerverbindingen en railverbindingen.
Veldoperaties: voer draagbare tests uit in onderstations, distributieruimten en andere omgevingen zonder vaste stroombronnen.
Technische specificaties
|
Parameter |
Specificatie |
|
Model |
HM6090S - 100A |
|
Uitgangsstroom |
200A, 150A, 100A, 50A |
|
Meetbereik |
200A 0 - 1000uΩ 150A 0 - 1400uΩ 100A 0 - 2000uΩ 50A 0 - 10 mΩ |
|
Oplossing |
0.1μΩ |
|
Nauwkeurigheid |
± (uitlezing x 0,5%+ 1 uΩ) |
|
Testtijd |
snel, 10 ~ 60 seconden optioneel |
| Automatische uitschakeling |
automatische uitschakeling na 5 minuten zonder bediening |
| Voeding |
ingebouwde-lithiumbatterij of externe oplader, ingang oplader 100 - 240VAC, 50 Hz/60 Hz |
| Laadspanning | 12.6V |
| Laadstroom | Kleiner dan of gelijk aan 3A |
| Hostgrootte | 220 mm × 168 mm × 65 mm |
| Gewicht van de gastheer | 1,6 kg (exclusief testlijn) |

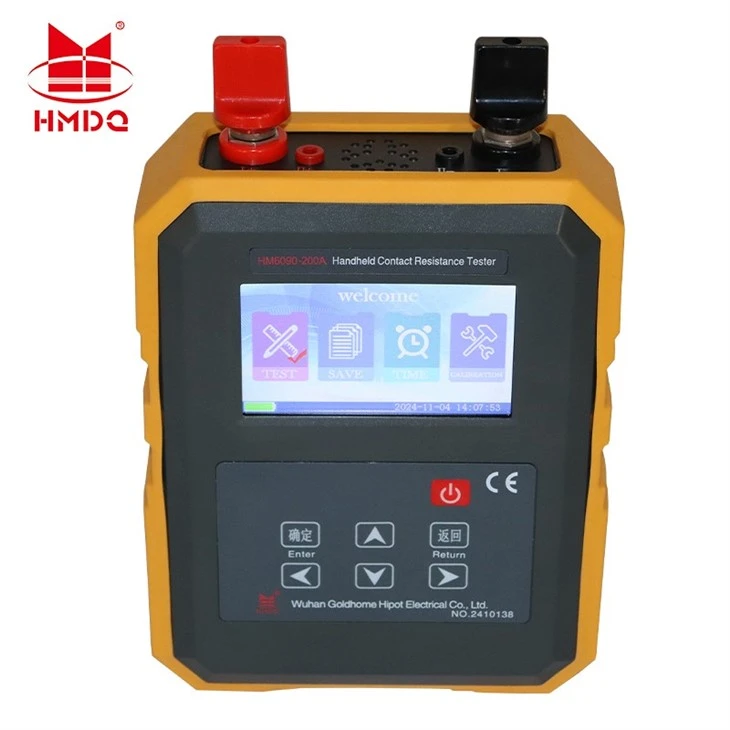

Paneel introductie
LCD-scherm:4,3 inch industrieel LCD-kleurenscherm met hoge helderheid, weergavebedieningsmenu en weergave van meetresultaten.
Toetsenbord:gebruikt voor de bediening en parametrering van verschillende functies.
I+, I- :huidige uitgangsterminal.
V+, V- :spanningsingang.
USB-poort:Kan worden aangesloten op een externe USB-schijf voor het opslaan van testgegevens.
vierkante USB-poort:Maakt verbinding met een externe printer.
Oplaadinterface:gebruik een speciale oplader voor het opladen.
bedieningsinstructies
Nadat alle testdraden zijn aangesloten, schakelt u het instrument in en opent u de"hoofdmenu"interface na initialisatie, zoals weergegeven in de onderstaande afbeelding.
Selecteer"Test starten"en druk op"OK"om de in te voeren"Test voorbereiden"interface, zoals hieronder weergegeven.
Huidig:Stel het uitgangsvermogen van dit experiment in op 50A/100A/150A/200A.
Als de circuitweerstand tijdens de test het bereik van de overeenkomstige aftakking overschrijdt, bereikt de stroom mogelijk niet de ingestelde stroom.
Tijd:Stel de testtijd van dit experiment in, 50A / 100A kan "snel" of "10 / 20 / 30 / 40 / 50 / 60 seconden" kiezen, 150A / 200A kan "snel" of "5 seconden" kiezen. De test kan op "Annuleren" drukken om de test op elk moment te stoppen.
Nummer:Stel het monsternummer van dit experiment in
Hoofdweergavegebied:weergave van de weerstandswaarde van het gemeten object.
Zondeweergavegebied:toon de spanningswaarde, huidige waarde en testtijd van het geteste product.
"Testresultaten" wordt hieronder weergegeven. Druk op links en rechts om de cursor te verplaatsen en druk op OK om de geselecteerde handeling uit te voeren.
Als het instrument tijdens het testproces de fout van een slecht contact met de testlijn heeft gedetecteerd, verschijnt het foutmeldingsvenster om een alarm te geven en de meting te stoppen.
Als het instrument detecteert dat de interne temperatuur te hoog is, wordt de ventilator automatisch ingeschakeld om te koelen, en wordt de ventilator automatisch uitgeschakeld nadat de temperatuur is gedaald.
Meting voortzetten:Ga door met de weerstandsmeting met de huidige instelling.
Gegevens afdrukken:Druk de huidige testresultaten af door verbinding te maken met een externe printer.
Gegevens opslaan:Sla de huidige testresultaten op de lokale machine op.
Selecteer in de hoofdmenu-interface "Query opslaan" en druk op "Ok" om de interface "Records opslaan" te openen, zoals weergegeven in de volgende afbeelding.
USB-flashdrive-opslag:De lokale opslaginhoud wordt opgeslagen op een externe USB-flashdrive.
